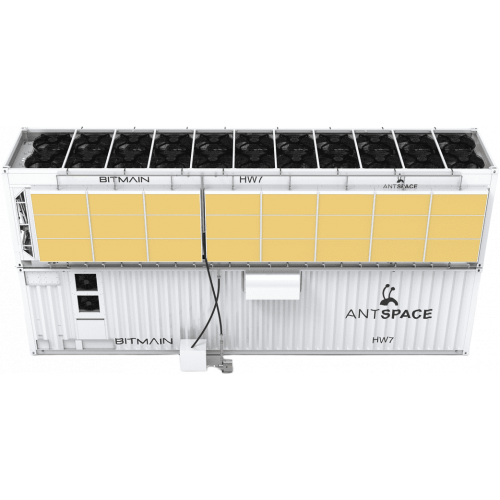

Гидро-контейнер Bitmain ANTSPACE HW7 на 396 майнеров

Инновационное контейнерное решение нового поколения с синергетическим охлаждением

Bitmain ANTSPACE HW7 — это передовое модульное решение нового поколения для крупномасштабного майнинга с жидкостным охлаждением, способное разместить до 396 стандартных ASIC-майнеров или 242 2U-серверных гидро-устройств (таких как S23e U2H). Синергетическая система охлаждения на основе сухой градирни с испарительной водяной завесой (Dry Cooler + Water Curtain) обеспечивает эффективное рассеивание тепла мощностью до 2000 кВт (2 МВт) в стандартном 40-футовом морском контейнере HQ.

ANTSPACE HW7 представляет собой эволюционное решение от Bitmain, где эффективность охлаждения улучшена на 33% по сравнению с традиционными сухими системами [[11]]. Система достигает показателя PUE всего 1.031 при стандартных условиях эксплуатации (25°C окружающей среды, 35°C подачи жидкости), что обеспечивает минимальные операционные расходы и максимальную отдачу от инвестиций [[4]]. Поддержка широкого диапазона входного напряжения 380–480 В с частотой 50/60 Гц делает систему универсальной для глобального развёртывания [[4]].

Какие проблемы решает ANTSPACE HW7

• Масштабирование до промышленного уровня — вместимость до 396 стандартных устройств или 242 2U-майнеров позволяет развернуть мощную мегаваттную майнинговую ферму в одном контейнере.
• Тепловая нагрузка до 2000 кВт — синергетическая система охлаждения с теплоотводящей способностью 2000 кВт эффективно охлаждает оборудование даже при максимальной мощности с оверклокингом.
• Гибкость конфигурации — поддержка двух форм-факторов (стандартные T-тип и 2U серверные) обеспечивает универсальность для различных стратегий размещения оборудования [[22]].
• Всесезонная эксплуатация — надёжная работа в экстремальных климатических условиях при температуре от -40°C до +50°C гарантирует стабильность круглый год [[11]].
• Повышенная энергоэффективность — PUE 1.031 обеспечивает минимальные накладные расходы на электроэнергию при полной загрузке [[4]].
• Адаптивность к региональным сетям — поддержка широкого диапазона напряжений 380–480 В и двойной частоты 50/60 Гц упрощает подключение к различным электросетям по всему миру [[4]].
• Соответствие международным стандартам — сертификация CSC, NFPA 79:2024, UL 508A:2018, CSA, CE, EN 60204-1:2018, EN ISO 12100:2010 гарантирует безопасность и надёжность оборудования для глобального использования.
• Глобальное развёртывание — сертификация для североамериканского и европейского рынков обеспечивает соответствие местным нормативным требованиям [[4]].

Технические преимущества синергетического охлаждения

ANTSPACE HW7 использует революционную систему Dry Cooler + Water Curtain, которая сочетает преимущества сухого и испарительного охлаждения для максимальной эффективности:

Система электропитания включает:

• Широкий диапазон входного напряжения 380–480 В ±5% — адаптация к различным региональным стандартам электросетей
• Двойная частота 50/60 Гц — поддержка работы в любой стране мира
• Главный автоматический выключатель 1200 А — обеспечивает защиту и распределение питания в шкафу распределения
• Максимальный поддерживаемый входной ток 960 А × 4 — рассчитан на длительную работу при полной нагрузке
• Максимальная поддерживаемая мощность 2500 кВт — обеспечивает запас мощности для пиковых нагрузок
• Профессиональные силовые кабели — одножильные медные кабели сечением 600 kcmil (300 мм²) или алюминиевые 800 kcmil с напряжением свыше 600 В
• Индивидуальная защита каждого слота — максимальный ток 25 А на каждый майнер
• Номинальная мощность 2100 кВт — оптимальная рабочая нагрузка для стабильной эксплуатации

Инновационная синергетическая система охлаждения

Dry Cooler + Water Curtain представляет собой передовую гибридную систему охлаждения, улучшенную на 33% по сравнению с предыдущими сухими решениями [[11]]:

• Теплоотводящая способность 2000 кВт — соответствует максимальной тепловой нагрузке двухмегаваттного контейнера
• Температура подачи жидкости 35±1°C (при 30°C окружающей среды) — обеспечивает эффективное охлаждение майнеров в стандартных условиях
• Температура подачи жидкости 49±1°C (при 50°C окружающей среды с включённой водяной завесой) — поддержание работоспособности в экстремальную жару
• Комбинированный режим работы — сухое охлаждение при умеренных температурах и активация водяной завесы при температурах выше 30°C
• Низкое энергопотребление системы охлаждения — суммарная мощность вентиляторов 90.2 кВт (4.1×22) и насосов водяной завесы 3 кВт (1.5×2)
• Минимальный расход воды — водяная завеса потребляет всего 0.25–5.3 м³/ч в зависимости от условий окружающей среды
• Уровень шума 75 dBA — на расстоянии 15 метров при температуре 25°C
• Оптимальный объём теплоносителя — 3.2 м³ снижает затраты на заполнение системы
• Высокий расход теплоносителя ≥172 м³/ч (86×2) — обеспечивает эффективную циркуляцию по всей системе
• Мощность циркуляционных насосов 60 кВт (30×2) — гарантирует стабильное давление и поток

Совместимость с актуальными моделями Antminer

Bitmain ANTSPACE HW7 полностью совместим с последними гидро-версиями ASIC-майнеров Bitmain различных форм-факторов:

• Antminer S23 Hyd серии — новейшее поколение с максимальной энергоэффективностью
• Antminer S21 Hyd серии — актуальная модель с оптимизированным энергопотреблением
• Antminer S21 XP Hyd — флагманская модель с увеличенным хешрейтом
• Antminer S19 Pro+ Hyd — улучшенная версия S19 Pro с гидро-охлаждением
• Antminer S19 XP Hyd — высокопроизводительная модель
• Antminer S19 Hyd — проверенная надёжная модель
• 2U серверные модели (например, S23e U2H) — компактные решения повышенной плотности

Важно: контейнер предназначен исключительно для гидро-версий майнеров и не совместим с воздушными моделями без дополнительной модификации системы охлаждения.

Часто задаваемые вопросы

В: В чём главное отличие HW7 от HW5?

О: ANTSPACE HW7 имеет вдвое большую мощность охлаждения (2000 кВт против 1200 кВт), вмещает до 396 майнеров (против 210), использует синергетическую систему Dry Cooler + Water Curtain и поддерживает расширенный диапазон рабочих температур от -40°C до +50°C.

В: Какая максимальная мощность на один майнер?

О: При номинальной мощности 2100 кВт и 396 слотах средняя мощность на устройство составляет около 5.3 кВт для стандартных моделей. Максимальный ток на слот 25 А позволяет подключать современные высокопроизводительные майнеры с запасом для оверклокинга.

В: Как работает система Dry Cooler + Water Curtain?

О: При температуре окружающей среды до 30°C используется только сухое охлаждение. Когда температура превышает 30°C, автоматически активируется испарительная водяная завеса, которая повышает эффективность охлаждения на 33% по сравнению с традиционными сухими системами [[11]].

В: Требуется ли дополнительный трансформатор?

О: Да, для питания одного ANTSPACE HW7 требуется трансформатор мощностью около 2500–3000 кВА из-за высокой номинальной мощности 2100 кВт и максимальной поддерживаемой мощности 2500 кВт.

В: Какие требования к подготовке площадки?

О: Необходимо обеспечить: ровное горизонтальное основание (допуск ±1°), способность выдержать нагрузку не менее 45 тонн (рабочий вес с оборудованием), доступ для крана грузоподъёмностью 40 тонн и более для монтажа, минимум 5 метров свободного пространства для забора воздуха вокруг охладителя.

В: Можно ли эксплуатировать контейнер при отрицательных температурах?

О: Да, система поддерживает эксплуатацию при температурах от -40°C до +50°C. При температуре теплоносителя ниже 20°C необходимо включить внутреннюю циркуляцию и PTC-нагреватель для прогрева теплоносителя выше 20°C перед запуском майнеров.

В: Какой срок службы системы?

О: Производитель указывает срок службы 10 лет при регулярном обслуживании и правильном качестве теплоносителя. Предоставляется гарантия 365 дней с момента отгрузки.

В: Можно ли масштабировать ферму, добавляя дополнительные контейнеры?

О: Да, модульная конструкция позволяет объединять несколько ANTSPACE HW7 в единую мегаваттную инфраструктуру. При масштабировании необходимо рассчитать общую нагрузку на электросеть и подобрать соответствующие трансформаторы для каждого контейнера.

В: Какие периферийные устройства не входят в комплект?

О: В комплект не входят: лестницы, трансформаторы, внешние кабели, кабельные эстакады, распределительные коробки, теплоноситель. Команда BITMAIN может предоставить рекомендации по проектированию вспомогательной инфраструктуры.

В: Какой объём теплоносителя требуется?

О: Внутренний объём системы составляет 3.2 м³. Рекомендуется использовать чистую воду или специальный теплоноситель с антифризом (например, Bitmain AFC02-AZ с точкой замерзания -40°C или -50°C) и ингибиторами коррозии в зависимости от климатических условий.

В: Как достигается энергоэффективность PUE 1.031?

О: PUE 1.031 достигается благодаря синергетической системе охлаждения Dry Cooler + Water Curtain с низким собственным потреблением, оптимизированной системе распределения питания и минимальным гидравлическим потерям в системе из нержавеющей стали 304.

В: Какова цена ANTSPACE HW7?

О: Официальная цена от Bitmain составляет $169,000 за комплект.

В: Какие сертификаты безопасности имеет система?

О: Система сертифицирована по стандартам: NFPA 79:2024, UL 508A:2018, CSA C22.2 No. 301:23, UL 2011:2022, UL 2755:2018, EN 60204-1:2018, EN ISO 12100:2010, а также имеет сертификацию CSC и CE для глобального использования.

Идеально для

• Крупных промышленных майнинговых ферм мощностью 2 МВт и выше
• Дата-центров, предоставляющих хостинг для Antminer Hydro различных форм-факторов
• Инвесторов, масштабирующих операции до мегаваттного уровня
• Глобальных операций с требованиями к различным стандартам электросетей
• Промышленных объектов с доступом к трёхфазному питанию высокой мощности
• Регионов с экстремальными климатическими условиями (от -40°C до +50°C)
• Операторов, стремящихся к максимальной плотности размещения оборудования
• Инвесторов, планирующих долгосрочную эксплуатацию (срок службы 10 лет)
• Проектов с требованиями к высокой энергоэффективности (PUE 1.031)
• Глобального развёртывания благодаря североамериканской и европейской сертификации

Экономическая эффективность и ROI

Bitmain ANTSPACE HW7 представляет собой оптимальное решение для промышленных операций с точки зрения общей стоимости владения (TCO) благодаря следующим преимуществам:

• Двойная мощность охлаждения — 2000 кВт против 1200 кВт у предыдущего поколения позволяет разместить вдвое больше оборудования
• Увеличение хешрейта на 33% за счёт улучшенной эффективности охлаждения по сравнению с традиционными сухими системами [[11]]
• Гибкость форм-факторов — поддержка как стандартных, так и 2U-серверных моделей оптимизирует использование пространства
• Минимальный PUE 1.031 — снижает операционные расходы на электроэнергию до минимума
• Экономия воды — водяная завеса потребляет всего 0.25–5.3 м³/ч, активируясь только при необходимости
• Увеличение срока службы ASIC-майнеров благодаря стабильному температурному режиму и защите от перегрева
• Всесезонная эксплуатация — работа при экстремальных температурах от -40°C до +50°C без снижения производительности
• Минимизация простоев благодаря системе мониторинга и автоматического управления температурой
• Глобальная совместимость — поддержка 380–480 В и 50/60 Гц упрощает развёртывание в любой стране
• Улучшенная окупаемость инвестиций благодаря увеличенной вместимости и сниженным операционным расходам

Передовые технологии производства

ANTSPACE HW7 изготовлен с применением передовых производственных технологий:

• Автоматическая сварка — обеспечивает высокую прочность и герметичность соединений
• Нержавеющая сталь 304 — все трубопроводы изготовлены из коррозионно-стойкой стали для долговечности системы
• Tri-Clamp интерфейсы DN125 — стандартизированные соединения ISO 139.7 (ISO2852) обеспечивают надёжность и простоту обслуживания
• Автоматические жалюзи — вентиляторы закрываются во время песчаных бурь или метелей для защиты системы
• PTC-нагреватель — обеспечивает быстрый предварительный нагрев теплоносителя при низких температурах
• Контроль качества — все компоненты проходят строгий контроль перед отгрузкой
• Сертификация CSC — соответствие стандартам China Classification Society
• Международные сертификаты безопасности — NFPA 79:2024, UL 508A:2018, CSA C22.2 No. 301:23, UL 2011:2022, UL 2755:2018, EN 60204-1:2018, EN ISO 12100:2010
• Североамериканская и CE сертификация — соответствие требованиям для глобального рынка

Рекомендации по развёртыванию

Для успешной эксплуатации ANTSPACE HW7 рекомендуется:

• Провести аудит существующей инфраструктуры перед заказом
• Обеспечить трансформатор соответствующей мощности (рекомендуется 2500–3000 кВА на контейнер)
• Подготовить площадку с учётом требований к нагрузке не менее 45 тонн и горизонтальности ±1°
• Заказать кран грузоподъёмностью 40 тонн и более для монтажа контейнера и охладителя
• Обеспечить минимум 5 метров свободного пространства для забора воздуха вокруг охладителя
• Обеспечить резервное электропитание для критических компонентов системы охлаждения
• Настроить систему уведомлений о критических событиях и температуре теплоносителя
• Плановое обслуживание системы каждые 6 месяцев
• Регулярный анализ качества теплоносителя и доливка антифриза при необходимости
• Обучение персонала работе с системой управления и процедурами предварительного нагрева при низких температурах
• Использовать только рекомендованные теплоносители (чистая вода или официальный антифриз Bitmain)

Технические требования к установке

Перед установкой необходимо обеспечить:

• Горизонтальность площадки — ровное основание с допуском ±1° для установки контейнера
• Несущая способность — минимум 45 тонн для распределения нагрузки (рабочий вес системы)
• Пространство для обслуживания — доступ со всех сторон для обслуживания оборудования
• Пространство для вентиляции — минимум 5 метров свободного пространства вокруг охладителя для забора воздуха
• Доступ для крана — кран грузоподъёмностью 40 тонн и более для монтажа контейнера и охладителя
• Подключение к электросети — трёхфазное питание 380–480 В с кабелями сечением 600 kcmil (медь) или 800 kcmil (алюминий)
• Система заземления — соответствие местным стандартам электробезопасности (3P/N/PE)
• Подключение водоснабжения — для компенсации расхода воды водяной завесы 0.25–5.3 м³/ч
• Высота над уровнем моря — не более 2000 м (при превышении 1000 м требуется снижение общей мощности на 1% на каждые 100 м высоты)
• Защита от экстремальных погодных условий — автоматические жалюзи защищают систему во время песчаных бурь и метелей
